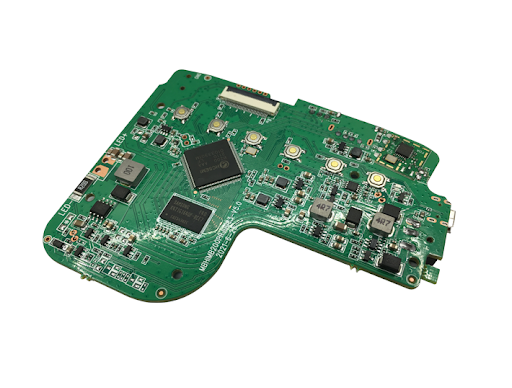

一、芯片设计

　　芯片设计是指设计和开发集成电路（Integrated Circuit, IC）的过程，是位于整个半导体供应链的上游。

　　二、芯片种类

　　IC分类可以从多个维度进行，其中按照功能可以分为以下几类

　　存储芯片：专门用来储存数据，包括随机存储器（RAM）和非易失性存储器（NAND）等

　　处理器芯片（CPU）：作为计算机系统的大脑，负责解释和执行程序指令，处理数据，主要用于个人电脑、移动设备等。

　　图形处理器芯片（GPU）：专门设计用于处理图片和视频软件的复杂计算任务，主要用于游戏机，图形工作站等。

　　通信芯片：用于处理数据传输和通信的芯片，如调制解调器和无线通信芯片。主要用于无线网络、蓝牙、Wi-Fi、4G/5G通信等。

　　传感器芯片：将物理量（如温度、压力、光强等）转换为电信号的芯片。主要用于环境监测、健康监测、智能家居等。

　　功率管理芯片：用于控制和优化电源供应，提高能效。主要用于电源适配器、电池管理系统、节能设备等。

　　音频芯片：处理音频信号，包括编解码和放大。主要用于音响设备、耳机、多媒体播放器等。三、芯片的诞生 芯片的诞生与楼房建造虽然属于完全不同的领域，但两者在流程上非常相似。总的来说，可以分为设计和制造两个环节。其中，芯片设计就像是楼房建设中图纸的诞生过程，而芯片制造就像是房屋建造的具体过程，从打地基到钢筋混泥土到最后的房屋成型。从概念设计到最终实现，每一个步骤都至关重要。以下是芯片设计与楼房建造流程的详细类比，来帮助理解芯片设计的每一个流程：1. 系统设计以CPU芯片设计为例，我们首先要与客户沟通，确定芯片的功能、性能指标和架构设计，形成芯片规格说明书（Spec）。典型的设计规格包括支持的指令集，主频、性能、面积和功耗指标以及接口信号定义。之后就给出相应的设计方案，通常用自然语言或高级建模语言从较为抽象的角度对CPU进行结构设计，下图就是典型的架构设计半岛bandao体育。这就好比楼房建设初期设计人员需要与房主沟通，确定房子的主要功能和特点，比如房间数量、布局、风格等.2. RTL编码（寄存器传输级编码）使用硬件描述语言（如Verilog或VHDL）编写芯片的逻辑描述，定义芯片的逻辑功能和数据传输。这一步类似于建筑师绘制房子的详细布局，包括浴室、卫生间、客厅等各个房间的具体安排半岛·BOB官方网站。3. 前仿（功能仿真）通过仿真验证逻辑设计是否符合预期功能，确保设计的正确性。功能验证是确保设计满足规范要求的关键步骤，通过仿真和形式验证等方法，设计团队将检查并消除设计中的错误和漏洞。具体内容就是，通过在搭建的验证环境中输入激励，然后通过检测输出波形是否和预期的一样来判断我们的设计是否符合原来的设计规格，这就好比在实际楼房建造之前，建筑师会确保每个房间都能满足基本功能，如浴室能洗澡，客厅能容纳家具一样。4. 逻辑综合将RTL描述转换为逻辑门级别的电路，并进行优化，以满足性能、功耗和面积（PPA）的要求。逻辑综合主要包括翻译，优化，映射步骤。这就如同建筑师在确定房间布局后，建筑师会考虑如何最有效地利用空间，比如选择多功能家具来节省空间。5. 布局布线将逻辑门和电路元件放置在芯片上，并通过金属线连接它们，形成电路的物理布局。这一步类似于建筑师将建筑设计草图转化为最后实际交给工人的建筑设计终版图，工程师根据优化后的电路逻辑布局设计芯片的物理结构。6. 物理验证通过各种物理验证步骤（如设计规则检查DRC、版图与原理图一致性检查LVS等）确保布局和布线符合制造工艺规则。在这一阶段，类似于建筑师进行结构和材料的检查以确保符合建筑规范，工程团队通过各种物理验证确保家具之间摆放距离合适等。7. 流片将设计好的芯片图纸送到工厂进行制造，这个过程包括光刻，刻蚀，离子注入等。类似于房子设计和规划完成后，开始实际建造房子，将设计图纸转化为实体建筑。因此，通过这样的类比，我们可以更直观地理解芯片设计的复杂性和精细度，每个步骤都至关重要，共同确保最终产品能够满足设计要求并正常工作。
